Konektëri përëm yu yomb yi, muy lëf yu am solo yu yomb ci aplikaasioŋu courant bu bari lu ci melni oto yu bees yu am energie, sistem yuy denc energie, ak commutateur yu am voltage bu bari, dañu am kalite soudure buy indi jafe-jafe ci kaaraange ak performance sistem bi yépp. Joint soudé bu baax du yam ci wàññi tàngoor wi, waaye dafay nekk fondaasioŋ ngir mëna doxal ekipmaa bi ci diir bu yàgg.
Waaye, ak bariwaayu xaralay soudure yi jàppandi, xam xeetu soudure bi gëna baax ci yaatuwaayu konektër bi ak limu couche yi nekk na jafe-jafe bu njëkk ci ingénieur yu bari ak ñiy jënd.
Gis-gis bii dafay leeral ni ñuy tànnee anam wu baax wi ñuy souder ngir lëkkalekaayu përëm yu yomb yi. Dina nu dugg ci logique technique bi ci ginaaw ñetti pexe yiñ miin ci liggéeyukaay yi, ba noppi nu joxe ay xelal yu am solo ngir am liggéey bu am njariñMachine de soudure à diffusionngir jàppale la nga def tànneef bu lalu ci xam-xam.
Xam parametre yu am solo yi ci lëkkalekaayu përëm yu yomb yi: yaatuwaayam ak limu couche yi
Laata nuy wax ci anam yi ñuy souder, fàww ñu njëkka leeral ñaari màndarga yi gëna am solo ci lëkkalekaay përëm yu yomb yi, ndax ñooy gëna am solo ci anam yi ñuy souder:
Benn foil gëna dëgër vs. gëna gëna
Konektëri përëm yu yomb yi dañuy amaale ay lalu foil përëm yu woyof yu bari. Yaatu benn foil de cuivre (li ñuy gëna xam mooy 0.05mm, 0.1mm, 0.2mm) mooy wane ni macceer bi di neexee ak tàngoor wiñ wara dugal ci soudure bi. Foil bu gëna woyof dafay laaj ñu gëna saytu energie soudure bi.
Yaatuwaayu mboolem mooy yaatuwaayu këyitu përëm yépp yuñ dajale, mooy wane ci saasi kàttan gi conector bi mëna yóbbu courant bi ak doole mekanik bi. Yaatuwaayam mingi tàmbalee ci ay milimeet yu néew dem ba ci ay fukki milimeet. Yaatu bu gëna rëy mingi sàkku kàttan dugg bu gëna mag ci soudure bi.
njeexitalu lim couche ci penetration soudure
Limu couche yi (liko dalee ci ay couche yu néew ba ci lu ëpp téemeeri) beneen màndarga la bu am solo ci conector copper yu yomb yi. Lu di gëna bari ay couche, tàngoor wi ak pression bi dafay gëna bari ay jafe-jafe ci diiru soudure bi. Ci misaal, sooy souder njeexitalu aluminium përëm yu bari -couche, energie soudure bu doywul wala pression bu tolloowul mën na tax lëkkaloo bi doyul ci diggante couche yi ci biir, loolu mën na jur soudure yu sedd wala barab yu am resistance bu rëy, te loolu mën na gàllankoor bu baax yoonale bi.
In-Càmbaru jàngat bu xóot ci ñatti xeeti soudure yu mag yi
Fi ñu tolli nii, amna ñatti xeeti soudure yu mag yuñ jëfandikoo ci njeexitalu lëkkalekaay përëm yu yomb yi: Soudure Diffusion, Soudure Ultrasonic, ak Soudure Laser. Ku nekk ci ñoom amna lu ci baax te mën nañu ko méngale ak bariwaayu dëgëraay ak limu diisaay yi.
Soudure diffusion: Solution bi mujjee ci courant bu bari ak stack yu bari -
Diffusion Soudure xarala buñ jagleel la buy boole ay mbir yu dëgër. Dafay am lëkkaloo metallurgique ci digganté couche de cuivre ci def foils de cuivre ci tàngoor wu metti (dafay faral di nekk ci kaw tàngooru recrystallisation bu përëm) ak pression bu yéeg, di waral diffusion moleculaire ak deformation plastique ci surface contact yi.
- Njariñ bu méngoo:Soudure diffusion mooy anam wiñ gëna bëgg ngir jëfandikoo ultra{0}}dëll (lu melni, 5mm ba lu ëpp 20mm) ak multi{5}}couche (20 couche wala lu ëpp) ci conecteur en cuivre flexible. Ndax muy liggéey bu dëgër te du seey, structure bi ci biir joint bi dafay uniform, di joxe conductivité bu baax, daanaka méngoo ak matériel bi ciy nekk. Mooy tànneef bi gëna baax ci aplikaasioŋ yiy laaj yoonale bu mujj ak wóor gu rëy (lu melni busbar yu yaatu yuy denc kuuraŋ ak aparey yu am voltage bu yéeg).
- Limite:Njëg yu bari yi ci jumtukaay yi ak cycle de soudure bu yàgg.
Soudure ultrasonic: baaxna lool ci foil bu woyof ak defar bu gaaw
Soudure ultrasonic dafay jëfandikoo tàngoor friksioŋ ak presioŋ biy juddoo ci vibration mekanik bu bari fréquence ngir mëna am lëkkaloo bu dëgër te du seey macceer bi ciy nekk.
- Njariñ bu méngoo:Ultrasonic soudure méngoo na ak foil yu woyof (benn couche dëgëraay wàcci ba 0.006mm) ak low - ba - diggu couche lim (daanaka ci diggante 80 couches, ak couche générale ci suufu 4mm). Njariñ yi ci gëna mag ñooy gaawaayu soudure bi, energie bu bariwul, ak yàqu-yàqu bu néew ci foil përëm bi, moo tax mu baax lool ci lëkkaloo batëri yi ak busbar yi ci anam wu gaaw te otomatik.
- Limite:Dëkkuwaayu soudure bi mingi aju ci dooley aparey bi, moo tax mënul ànd ak lëkkalekaay yu ultra-dëll.
Soudure laser: Precision et automatisation pour la fabrication moderne
Soudure laser dafay jëfandikoo limyéer laser bu am doole ngir seey macceer bi, daal di am soudure fusion. Ay jéego yu am solo yuñ def ci jamono yii, rawatina ci wàllu laser yu baxa ak yu wert, wàññi nañu bu baax jafe-jafe yi përëm mëna jur ci reflectivité bu rëy bi.
- Njariñ bu méngoo:Soudure laser dafay joxe njubte ak otomatisation bu rëy, ak zone bu ndaw bu tàngoor -laal. Dafay baax ci produit yu yam (0.1mm ba 3mm) ak produit yu soxla standard estetik yu kawe. Dafa xarañ ci ligne production otomatik, rawatina ci composant yu xarañ yi am sàrt yu tar ci barabu soudure bi ak xóotaayu soudure bi.
- Limite:Njëg lu bari ci jumtukaay yi. Ngir lim couche yu bari, fàww ñu saytu bu baax dooley laser bi ak focus bi ngir mëna dugg bu baax ak lëkkaloo couche yi.
Matrix bi méngoo: Yaatu, limu couche yi, ak tànneef ci liggéey bi
Ngir yombal jël dogal ci lu gaaw, dajale nanu ab matrix bu méngoo ak yaatuwaayu lëkkalekaayu përëm bu yomba soppiku, limu couche yi, ak anam yi ñuy jëfandikoo ngir soudure:
| Parametru jëmmal | senaario aplikaasioŋ buñ miin | Processus de soudure recommandé | Njariñ bu mag |
| Foil bu woyof / Couche yu woyof - ba - yu digg (Yaatuwaayu lëmm < 4mm) | Onglet batëri, lëkkaloo aparey yu ndaw | Soudure à ultrasons | Gaawaay bu gaaw, njëg bu yomb, tëye neexaay bu baax |
| Yaatu bu yam / Njaay bu kawe (Yaatu bu mat 0.1mm - 3mm) | Komponent yu jaar yoon, tëjug boor | Soudure laser | Precision bu kawe, HAZ bu ndaw, otomatisation bu kawe |
| Yaatu bu kawe / -Stack yu bari (Yaatu bu ëpp > 5mm) |
Busbar yu mag yuy denc kuuraŋ, aparey de commutation bu am voltage bu kawe |
Soudure à diffusion | yoonale bu gëna baax, wóor gu rëy, kàttan courant bu rëy |
| Ultra-Yaatu bu kawe / Bokk bu wuute | Busbar yu usine yuñ jagleel | Souder | Processus mature, force bu kawe |
Sooy tànnee xeetu soudure, toppal sàrt yii: Tannal Soudure Diffusion ngir gëna am njariñ, Soudure Ultrasonic ngir am njariñ, ak Soudure Laser ngir am njariñ.
Gitu jëndkat bi: Ni ñuy tànnee masinu soudure diffusion bu am kàttan

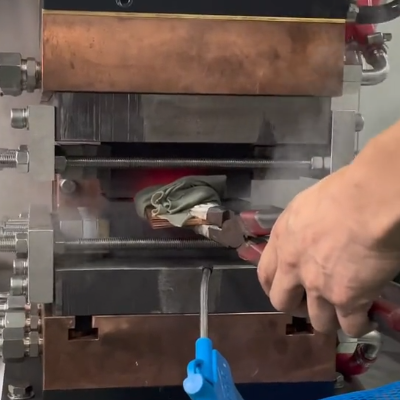

Machine de soudure diffusion mooy doj wi gëna am solo ngir mëna def lëkkaloo përëm yu am doole te neexa jëfandikoo. Sooy wut resistance bu gëna ndaw ak wóor gu gëna kawe, dugal sa xaalis ci soudeur diffusion bu baax lu am solo la. Ñatti mbir yoo wara bàyyi xel sooy jënd ñooy:
Tamperatiir bu jaar yoon, ak fippu bu dëgër
Soo bëggee am soudure diffusion bu baax, fàww nga saytu tàngoor wi ak presion bi bu baax.
- Kontrolu tàngoor:Soudeur diffusion bi gën warna am tàngoor wuy saytu ±1 degre . Coppite tàngoor bu ëpp mën na indi recrystallisation foil de cuivre bu matwul wala oxidation bu ëpp, muy yàq kalite lëkkaloo bi.
- Sistemu presioŋ:Aparey bi dafa wara am pression bu maase ay mbir. Pression mooy dooley diffusion moleculaire bi; pression bu tolloowul mën na jur lëkkaloo bu jaarul yoon ci catu conector bi, sos ay poñ yu am resistance bu kawe. Sooy jënd, fexeel laaj ndax aparey bi dafay jëfandikoo sistem hydraulique wala servo bu am presioŋ bu kawe, nga laaj ñu xoolaat rapoor yiñ def ci test distribution pression bi.
Niveau de automatisation ak efficacité de production
Sooy liggéey ci volume bu bari, otomatisation du luxus rek, waaye mooy li gëna am solo ci sa produit ak sa xaalis ci sa liggéey.
- Fixture otomatik:Saytu ndax aparey bi mën na tëye ci anam wu gaaw te jaar yoon lëkkalekaay përëm yu yomb te wuute ci anam wu wuute. Defar fixture otomatik bu baax mën na wàññi bu baax diiru tabb gi.
- Kontrol buñ mëna prograam:Soudeur diffusion bu gëna baax dafa wara am kàttan diko programe, loolu dina tax mu mëna denc ak gaaw ci fàttaliku parametru soudure yi (temperatiir, pression, diiru tëye) bu méngoo ak xeetu dëgëraay ak limu couche yi. Loolu dina wàññi njuumti yi ci tabb ak loxo ba noppi fexe ba kalite produit bi nekk ci anam wu méngoo.
Ginaaw-Serwiisu Jaay ak Xam-xamu Defarkat bi
Machine de soudure diffusion ay aparey yu xarañ lañu, diis, te dañuy laaj ndimmbalu xarala yu bari ak serwiis ginaaw njaay.
- Jàppale ci wàllu xarala:Tannal defarkat bu am xam-xam bu bari ci soudure ak kàttanu R&D bu wéy. Duñu yam ci joxe jumtukaay yi waaye dañu wara joxe xalaat ci parametru prosedure ak sarwis optimisation bu sukkandiko ci sa mën mën konektër përëm bu yomb (lu melni, grade foil përëm, limu couche yi, dëgëraay bi).
- Toppatoo jumtukaay yi:Xam bu baax ni ñuy wecci piis yu yàqu yi ak diir bi ñuy tontu ngir ndimmbalu njaay ginaaw-. Doxalinu bu dëgër bi ekipmaa yi di def lu am solo la ngir mëna wéyal liggéey bi.
Tëjteel
Tann xeetu soudure bu dëggu ngir lëkkalekaay përëm yu yomb du benn-dayo -mën - senaario yépp. Dafay laaj nga méngale pexe yu lalu ci dëgëraay bi ak limu couche yi ci say composant. Ngir aplikaasioŋ yiy laaj performance bu mujj ak kàttan courant bu bari, Diffusion Welding amul benn sikki-sakka mooy tànneef bi gëna baax. Sooy jënd soudeur diffusion, danga wara njëkka bàyyi xel ci tàngoor wi, dayo pression bi, ak ni otomatisation bi di doxee, ndax loolu mooy li gëna am solo ngir mëna wóor kalite produit bi ak gëna dëgaral production bi.
Ci tegtal bii, noo ngi am yaakaar ni dinga xam bu baax ay pexe yuñ mëna jëfandikoo ci anam yu bari, ba noppi nga am royuwaay yu am solo ci say dogal ci wàllu jënd ak xarala.
